В этом году австрийцы наконец-то представили народу новую модифицированную версию двухсекционного кулера. Над названием долго думать не стали, новым представителем линейки двухсекционных суперкулеров компании Noctua стал – NH-D15.
Технические характеристики
- Совместимость с платформами: Intel LGA2011, LGA2011-3, LGA1156, LGA1155, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+;
- Габариты (без вентиляторов): 160х150х135;
- Габариты (с вентиляторами): 165x150х161;
- Вес (без вентиляторов): 1000 г;
- Вес (с вентиляторами): 1320 г;
- Материалы: медь (основание и тепловые трубки), алюминий (ребра), пайка и никелирование;
- Совместимость с вентиляторами: 140х150х25 (с креплениями под 120мм вентиляторы), 140х140х25 (с креплениями под 120мм вентиляторы), 120х120х25;
- Комплектные вентиляторы: 2xNoctua NF-A15 PWM;
- Подшипник: SSO2;
- Скорость вращения лопастей вентиляторов: 1500 RPM;
- Скорость вращения лопастей вентиляторов при использовании L.N.A.: 1200 RPM;
- Минимальная скорость вращения лопастей вентиляторов: 300 RPM;
- Максимальное значение воздушного потока: 140,2 m³/h;
- Максимальное значение воздушного потока при использовании L.N.A.: 115,5 m³/h;
- Максимальный уровень шума: 24,6 dB(A);
- Максимальный уровень шума при использовании L.N.A. переходника: 19,2 dB(A);
- Мощность: 1,56Вт;
- Диапазон напряжения: 12В;
- MTBF (наработка на отказ): > 150000 часов;
- Гарантия: 6 лет.
Внешний вид и комплектация
Noctua NH-D15 впечатляет с момента получения коробки в руки. Это больших размеров увесистая картонная коробка. В плане оформления упаковка практически не отличается от других подобных продуктов компании. Преобладают коричневый, черный и белый цвета. На фронтальной части коробки указано некоторое количество информации о продукте.
На оборотной стороне упаковки выделен рекламный текст на нескольких языках, включая русский. Довольно занятный и грамотно составленный текст, прочитав который хочется как можно быстрее взглянуть на содержимое коробки.
С двух других боковых сторон присутствует подробное описание технических характеристик продукта и описаны его преимущества.
Первое, что мы видим, открыв коробку – это аккуратно разложенные по коробочкам фирменные наборы креплений SecuFirm2 и аксессуары.
В коробочке с аксессуарами находится: два понижающих напряжение переходника (L.N.A.), Y-кабель, шприц с фирменным термоинтерфейсом NT-H1, скобы для крепления к радиатору второго вентилятора, отвертка и фирменный металлический значок.
Набор креплений SecuFirm2 для Intel платформ включает в себя: мануалы, описывающие процесс установки кулера, бэкплейт для 115Х платформ, пакетик с набором мелких крепящих элементов и 2 металлические пластинки с подогнанными под разные сокеты отверстиями.
Набор креплений SecuFirm2 для AMD платформ выглядит скромнее вышеописанного и включает в себя: мануал, 2 металлические пластинки и набор мелких крепящих элементов, представленный 4 винтиками и стольким же количеством пластиковых шайб.
Под набором креплений и аксессуаров находится самое важное, а именно радиатор и вентиляторы. Рассмотрим содержимое по порядку.
Один из комплектных вентиляторов упакован в отдельную картонную упаковку. Оба вентилятора, в отличие от NH-D14, одинаковые. Это Noctua NF-A15 PWM, но они отличаются от тех, которые продаются по одному, отдельно от кулеров. У комплектных вентиляторов немного иные технические характеристики, главное и важное отличие – количество оборотов и создаваемый ими воздушный поток, который у продаваемых отдельно NF-A15 меньше – 1200 против 1500 оборотов в минуту и 115,5 m³/h против 140,2 m³/h. Эти вентиляторы сделаны с применением технологии SSO2 – самостабилизирующийся гидродинамический подшипник второго поколения на магнитном подвесе.
На каждой из 7 лопастей вентиляторов сделано по 3 специальные насечки, а на внутренней части корпуса фигурные выемки разного размера. Их назначение – не только визуальный эффект, но и улучшение аэродинамических и акустических качеств продукта.
Второй вентилятор уже закреплен на радиаторе между башнями. Сделано это, вероятно, для экономии места в коробке, так как снять его все равно придется, для того чтобы закрепить радиатор.
Внешность радиатора претерпела ряд изменений в сравнении с NH-D14. Например, изменилась форма и размер алюминиевых теплорассеивающих пластин, а также их количество – стало 45. По поводу формы – теперь ширина немного сужается от краев к центру. Количество острых «зубчиков», которые сопровождали практически всю длину пластин, сократилось. Кстати, такой вид пластин уже применялся при производстве кулера односекционного башенного кулера Noctua NH-U14S.
А теперь о новой «фишке» радиатора Noctua NH-D15. Нижние ряды пластин имеют меньшую площадь по отношению к верхним, а внешняя часть «срезана». Сделано это для того, чтобы радиатор был совместим с высокими модулями оперативной памяти.
Тепловых трубок тут, как и в случае с NH-D14, шесть. С рассеивающими пластинами они соединяются методом пайки, что должно улучшить теплообмен между этими элементами.
Крайние тепловые трубки чуть меньше выступают за пределы пластин, относительно остальных.
Радиатор крепится к крепежным пластинам с помощью 2 подпружиненных винтов. Благодаря наличию в комплекте удобной крестообразной отвертки имеющей Г-форму ручки – процесс закрепления радиатора на пластинах занимает всего лишь несколько секунд.
Процесс установки
- Корпус: Corsair Obsidian 750D (3 x Thermalright X-Silent 140);
- Процессор: Intel i7-3930K, 4 GHz, напряжение зафиксировано на 1,215В;
- Видеокарта: ASUS GTX 680 4GB;
- Мат. плата: ASUS P9X79 Pro;
- Оперативная память: Corsair Dominator Platinum, 4 x 8GB, 1866 MHz;
- Накопители: Corsair Neutron GTX 240GB + Seagate ST1000DM003;
- Блок питания: Corsair AX760i;
- Реобас: Lamptron FC Touch.
Платформа, как вы уже должно быть поняли, Intel LGA2011. В нашем случае не требуется установка бэкплейта. Установка начинается с закрутки 4 болтов с двусторонней резьбой в околосокетные монтажные отверстия.
Далее, устанавливаем пластины на болты. Расположить их можно как горизонтально, так и вертикально. От расположения будет зависеть последующая установка радиатора, при горизонтальном расположении – воздух вентиляторами будет выдуваться в сторону задней стенки, при вертикальном – вверх.

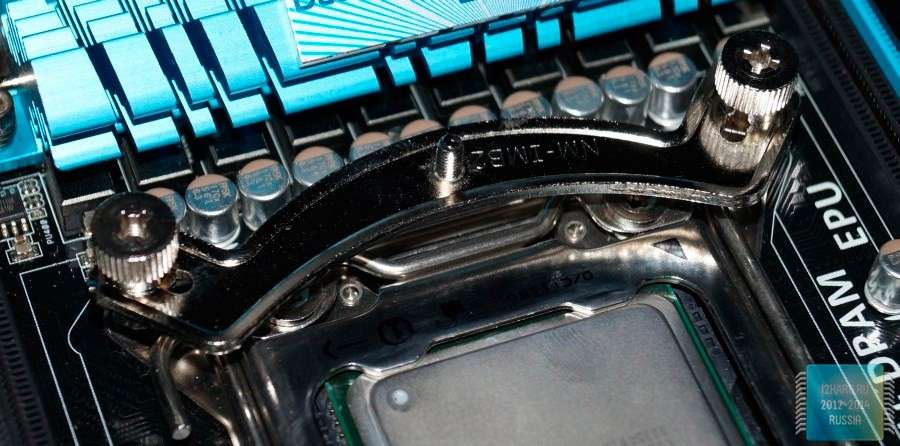

Определившись с расположением пластин, закрепляем их на своем месте с помощью 4 гаек. В нашем случае кулер будет установлен так, чтобы нагретый воздух выдувался в сторону задней стенки.
Прикручиваем радиатор к крепежным пластинам с помощью отвертки и устанавливаем вентиляторы. Второй вентилятор крепится с помощью добавочного набора скоб, который был в коробочке с аксессуарами.
Первая и единственная проблема, с которой я встретился во время монтажа кулера – это то, что при установке вентилятора на внешнюю сторону, он накрывает собой все разъемы для оперативной памяти, кроме самого ближнего к сокету, со стороны его установки. Поэтому тестировался кулер при двух возможных при указанном выше направлении воздушного потока вариантах: с одним вентилятором, который закреплен между башен (в таком случае все разъемы оперативной памяти остаются доступными для установки модулей памяти с высокими радиаторами, в том числе и моих Corsair Dominator Platinum) и с двумя вентиляторами. Во втором случае пришлось вынуть 2 модуля памяти с одной стороны, чтобы закрепить второй вентилятор. Вопрос с памятью возможно решить, если использовать модули без радиаторов, в таком случае можно немного приподнять внешний вентилятор, благо крепления позволяют это сделать, и разместить под ним модули, либо устанавливать низкопрофильные модули, такие точно поместятся и не создадут при этом проблем.
Отпечаток отличный, термоинтерфейс распределился по основанию равномерно.
Тестирование
Тестирование проводилось в вышеуказанной конфигурации, в качестве термоинтерфейса была использована термопаста Arctic Cooling MX4, все корпусные вентиляторы были выкручены на возможный максимум, комнатная температура на момент тестирования составляла 23-24°C. В соперники такому массивному суперкулеру был выбран достойный соперник – это необслуживаемая система водяного охлаждения Corsair H110 с установленными на нее вместо комплектных вентиляторов Noctua NF-A14 FLX. Тестирование, на мой взгляд, должно быть интересным! Ведь у вас появится возможность узнать ответ на интересующий многих вопрос – «Что эффективнее – Hi-End воздух или начальная вода»?
Как уже упоминалось выше, тестировался кулер как с двумя, так и с 1 вентилятором. В обоих случаях он показывает результаты достойные звания суперкулера! В случае установки 2 вентиляторов и выставлении максимально возможных оборотов он обходит на 2 градуса СВО производства компании Corsair с установленными на нее Noctua NF-A14 FLX. Стоит отметить, что при максимальных оборотах вентиляторов, создаваемый ими поток воздуха, проходя между ребер радиатора, создает ощутимый гул, а это доставляет дискомфорт. У H110 вышеуказанной проблемы не наблюдается в виду совершенно иной конструкции радиатора. Имея возможность снизить количество оборотов с помощью реобаса, было установлено такое значение оборотов, при котором уровень шума не выделялся на общем фоне работы тестового стенда. Для A15 PWM это 1100 об/мин, для A14 FLX 950 об/мин. В таком случае разрыв сокращается на 1 градус, но в лидерах все так же остается герой статьи.
Еще раз внимательно смотрим на результаты тестирования Noctua NH-D15 с 1 вентилятором. При максимальных оборотах вентилятора кулер показывает такой же результат, как и H110 с выставлением скорости вращения вентиляторов 950 об/мин. Очень неплохо! Разве что шум снова не радует. Выставляем на комфортные 1100 об/мин и получаем результат в 68°C по самому горячему ядру. До критической температуры в 91°C еще далеко, следовательно, можно использовать кулер и в такой конфигурации, ведь чаще всего повседневная нагрузка очень далека от той, которая происходит во время стресс-теста.
Вывод
Перевоплощение Noctua NH-D14 в NH-D15 однозначно удачное! NH-D15 унаследовал все самое лучшее от своего предшественника, а также плюсом к богатому наследству стал ряд полезных нововведений. Отдельно можно выделить, например: новые более производительные вентиляторы, изменение размеров радиатора и формы пластин. В итоге мы получаем очень хороший продукт, который достоин звания чемпиона среди двухсекционных башенных кулеров. Обновленная «башня» обладает отличными показателями в плане возможности отвода тепла. При стоимости 1.5 млн. рублей эта система охлаждения является одной из самых производительных в своем классе, а, возможно, и самой лучшей. В некоторых случаях ей удалось превзойти СВО Corsair H110, но стоит учитывать и тот факт, что общая стоимость тестируемой Corsair H110, включая вентиляторы Noctua NF-A14 FLX, значительно выше.
Плюсы
- Высокая производительность;
- Гарантия 6 лет;
- Хорошая комплектация;
- Легкий процесс установки.
Минусы
- Проблема совместимости с модулями оперативной памяти, обладающими высокими радиаторами;
- Гул от создаваемого вентилятором потока воздуха, при выставлении оборотов выше 80% от максимального значения.
