Как выбрать детектор проводки

Ремонт часто преподносит сюрпризы. Особенно, если случайно повредить электрический кабель. Чтобы не тратить время на ремонт поврежденных проводов, стоит купить детектор проводки. Shop.by расскажет, как выбрать детектор скрытой проводки и на что нужно обращать внимание.

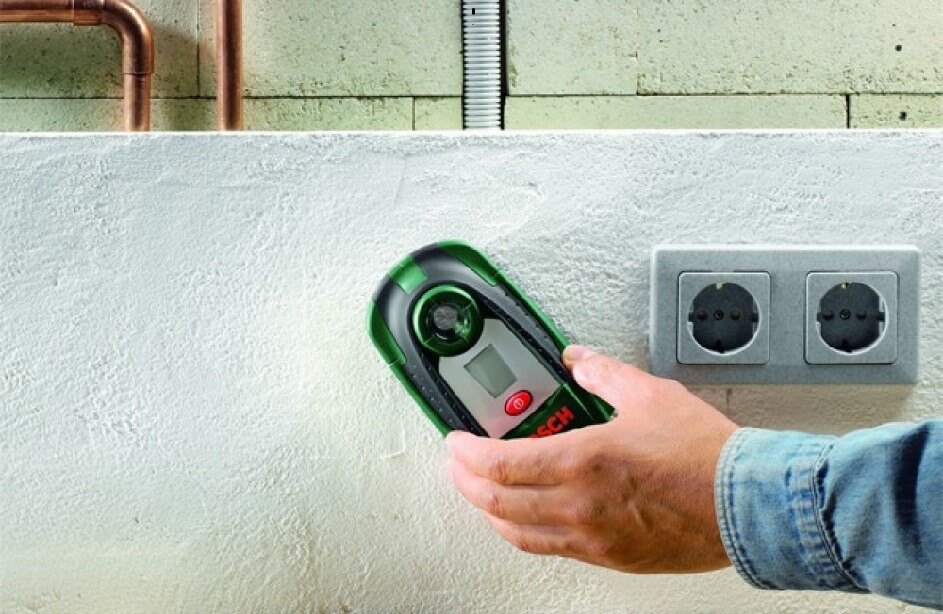

как выбрать детектор проводки


Зачем нужен детектор проводки

Детектор скрытой проводки позволяет обнаружить точное место, где проходят спрятанные под отделкой провода. Этот девайс входит в набор инструментов любого уважающего себя электрика. Детектор проводки для дома применяют:

  • при проведении ремонтных работ. Типичная ситуация, когда дом построен достаточно давно и никаких технических документов, вроде схем расположения электропроводки, не сохранилось. В таком случае при сверлении стен можно случайно повредить кабель. Тогда придется тратить время на его ремонт. Еще хуже, если провод окажется под напряжением: вы получите электротравму плюс инструмент удар током может не пережить. Детектор проводки незаменим при сверлении стен,  демонтаже теплого пола и других подобных работах;

Детектор проводки Bosch GMS 120 Professional
от 233 до 282 руб.

  • при замене электропроводки, перемещении розеток и выключателей;
  • при ремонте проводки. Некоторые виды детекторов позволяют очень точно определить место обрыва кабеля;

Детектор металла, проводки и дерева ADA Wall Scanner
от 34 до 171 руб.

  • для поиска тайной проводки при несанкционированном подключении к линиям электропередачи. Прибор поможет выявить кражу электроэнергии. Например, найти отдельную линию, проложенную в обход счетчика. Эта проблема более актуальна для деревенских и дачных домов. Если вы купили такое жилище, его можно проверить, чтобы перестраховаться от будущих проблем с законом;
  • для проверки, правильно ли подключены фазы электросчетчика;
  • для обнаружения фазовых проводов;
  • для выявления незаземленных элементов;
  • для поиска металлической арматуры в стене;
  • для проверки работоспособности плавких предохранителей.

Детектор проводки Hammer Flex DDK 09 MULTI
от 83 руб.

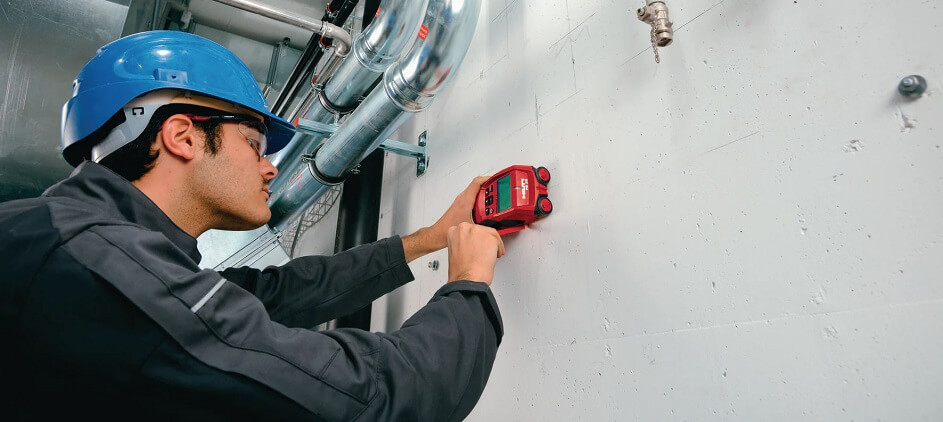

как выбрать детектор проводки

Виды детекторов проводки

Какой детектор проводки купить? Существует несколько разновидностей подобных устройств с разным принципом действия. Мы кратко опишем достоинства и недостатки каждого.

Электростатические детекторы проводки

Вокруг любого проводника, находящегося под напряжением, образуется электрическое поле. Оно возникает из-за накопления в проводнике электрических зарядов. Электростатический детектор проводки оборудован специальным датчиком, который реагирует на электрическое поле. Сам девайс устроен довольно просто, поэтому обойдется недорого. Такой детектор способен обнаружить скрытую проводку, расположенную в стене на глубине до 7 см.
Однако не все так радужно. Электростатический детектор не лишен ряда недостатков:

  • другие источники электрического поля могут заглушать сигнал искомого провода и точность определения серьезно упадет. К таким приборам относятся микроволновки, роутеры, современные смартфоны, компьютеры и прочая электроника;
  • влажная штукатурка, металлический короб, укрывающий проводку или наличие в стене других проводников могут экранировать электрическое поле от провода, и детектор его не заметит;
  • если ток в проводнике слабый, то электростатический детектор проводки не увидит кабель. Это объясняется слабой напряженностью электрического поля, которое формируется поверхностным зарядом.

При использовании электростатического детектора проводки нужно учитывать особенности этого прибора. Так, если нужно найти фазовый провод, идущий в электроцепи до ключа (выключателя), то выключатель нужно перевести в положение ВЫКЛ. При разорванной цепи статический заряд обеспечивает высокую напряженность электрического поля, которую легко уловит детектор.
Если нужно определить фазовый провод, идущий от ключа до потребителя, то следует включить выключатель, а потребителя выключить (отсоединить электроприбор, вывинтить лампочку).
А вот если отключить потребителя физически невозможно или нужно найти нулевой провод, следует пустить ток по всей цепи. То есть одновременно должен быть включен выключатель и работать потребитель (гореть лампочка). Если потребитель слишком маломощный и электрическое поле возле проводов слабое (например, при светодиодном освещении), в эту цепь можно подключить более энергоемкие приборы.

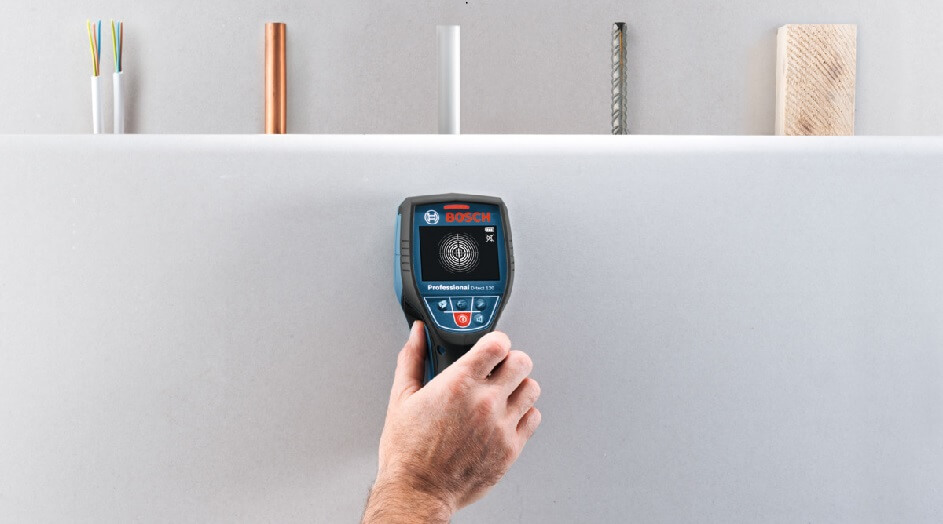

купить детектор проводки

Электромагнитные детекторы проводки

Эти устройства реагируют не на электрическое поле, а на электромагнитное. Оно образуется вокруг проводника, где электрические заряды не просто находятся, а возникает их движение. Из этого следует главное свойство электромагнитного детектора проводки: он может обнаружить только тот провод, по которому в настоящее время протекает ток. То есть если, например, к розетке не подключен никакой электроприбор, значит, там нет тока, и детектор просто не увидит идущий к розетке провод, хотя он и будет находиться под напряжением.
Поэтому главное правило работы с электромагнитным детектором проводки: нагрузить все имеющиеся провода. Для этого нужно подключить ко всем розеткам электроприборы, включить все выключатели и т.д. Тогда этот девайс без проблем обнаружит все кабели.
К достоинствам электромагнитного детектора проводки можно отнести его невысокую стоимость и хорошую чувствительность (погрешность в определении локации провода — около 1 см).

Емкостные детекторы скрытой проводки.

По принципу действия очень похожи на электростатические. Они реагируют на изменение заряда на датчике. Однако заряд генерируется на самом детекторе и изменятся под влиянием диэлектрической проницаемости искомых материалов. Такие детекторы скрытой проводки очень доступны по цене, но они не могут похвастаться высокой точностью. Поэтому подобные приборы постепенно уходят с рынка. Сегодня все чаще можно встретить детекторы проводки с комбинированными датчиками: электростатическим и емкостным. Они друг друга дополняют, и точность обнаружения кабеля увеличивается.

Ультразвуковые детекторы проводки

Принцип работы основан на том, что разные материалы по-разному отражают УЗ-волны. Ультразвуковой детектор проводки генерирует ультразвуковые волны, которые проникают в стену, отражаются от ее внутренних элементов и с потерями возвращаются обратно. Отраженные волны фиксирует специальный датчик. Встроенный процессор детектора проводки сравнивает отправленный и полученный сигнал, анализирует искажения и потери. В результате прибор получает информацию о внутренней структуре стены, может точно определить нахождение проводки. Однако стоимость ультразвукового детектора проводки гораздо выше, чем электростатических и электромагнитных.

сканер стен

Детектор проводки или универсальный детектор: что выбрать

Помимо устройств, которые могут искать только провода, на рынке представлены и более универсальные модели. Например, детектор металла и скрытой проводки позволяет обнаружить не только сам кабель, но и любые металлические предметы в стене: арматуру, дюбель или саморез.
По принципу работы это устройство напоминает металлоискатель. В его основе лежит явление электромагнитной индукции. Детектор металла и скрытой проводки генерирует собственное электромагнитное поле, которое возбуждает поле на ближайших металлических элементах. Затем специальный приемник улавливает это «ответное»‎ поле. Процессор анализирует его интенсивность и вычисляет точное место залегания металлического элемента. Большинство таких детекторов оснащаются еще и электростатическим датчиком, что повышает точность девайсов. Кроме того, многие детекторы металла и проводки способны отличить черные и цветные металлы. То есть прибор можно настроить на поиск конкретных элементов: проводов (алюминиевых или медных), арматуры и т.д.
Детектор проводки, металла и дерева позволяет найти под под отделочными материалами не только провода и металлические элементы, но и деревянные включения, а также пластмассу и даже пустоты. Это особенно важно при сверлении стен для разводки коммуникаций и т.д.

Как выбрать хороший детектор скрытой проводки

Перед тем, как купить детектор скрытой проводки, нужно прояснить несколько важных моментов.

Материалы обнаружения. Современные приборы, помимо проводки, могут найти черные металлы, цветные металлы, пластик, дерево и пустоты. Однако далеко не каждый прибор способен обнаружить все элементы одинаково хорошо. Например, точность обнаружения дерева у относительно недорогих детекторов, где установлен электростатический емкостный датчик может быть не слишком высокой. А вот ультразвуковые приборы справятся с этой задачей гораздо лучше. Для непрофессионального применения будет вполне достаточно детектора проводки и дерева. Он позволит найти не только провода, металлические элементы, но и деревянные балки (актуально для каркасных домов).

Детектор проводки Bosch D-tect 120 Professional (0.601.081.300)
от 732.72 до 877 руб.

Глубина залегания материала. Это очень важная характеристика. Она показывает, на какой глубине внутри стены прибор способен уловить нужный материал. Нужно всегда помнить, что глубина обнаружения серьезно зависит от материала и характеристик стен. Поэтому вполне резонно выбирать детектор скрытой проводки с запасом глубины поиска. Самые распространенные модели способны обнаружить дерево на глубине до 40 мм, стальные элементы и провода — до 50 мм, а медную проводку — до 80 мм. Профессиональные детекторы проводки еще точнее и производительнее. Существуют модели, способные обнаружить медь на 2-метровой глубине.
Детектор металла, проводки и дерева ADA Wall Scanner 80
от 105 до 124.8 руб.

Наличие системы поиска разрыва. Металлодетекторные и электростатические детекторы скрытой проводки могут иметь особую функцию и находить место повреждения кабеля. Это очень пригодится, если предстоит ремонт именно электропроводки. Например, когда вдруг перестал работать теплый пол или где-то в глубине стены повредился провод. С таким детектором нет нужды полностью обнажать всю проводку. Поэтому ремонт пройдет гораздо быстрее и с меньшими затратами.
Совет: лучше выбрать именно металлодетекторное устройство. Электростатические детекторы могут обнаружить только обрыв фазного провода. К тому же они проигрывают в точности и глубине обнаружения.
Детектор проводки Bosch D-tect 150 Professional (0.601.010.005)
от 1328.7 до 1590 руб.

Важные дополнительных характеристики

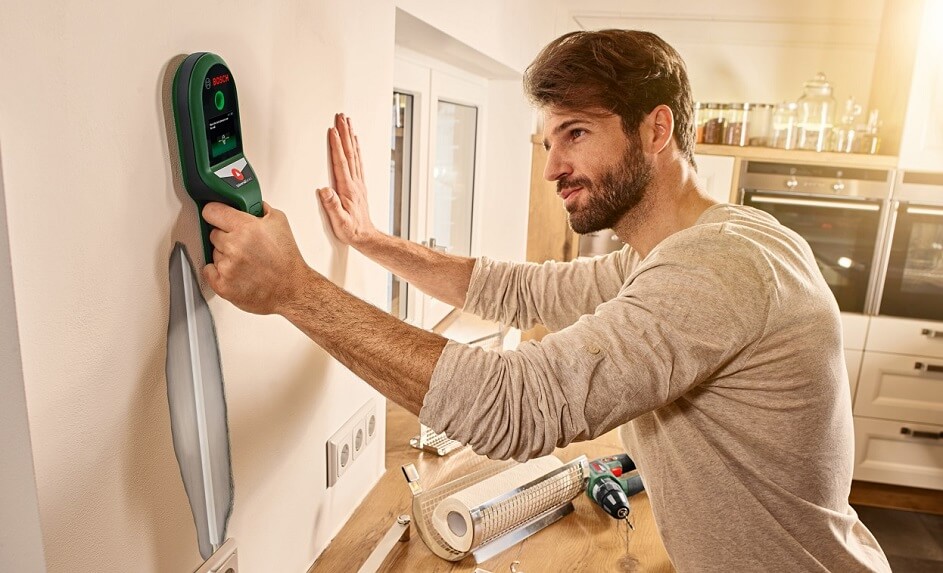

как выбрать детектор проводки

Тип дисплея

Дисплея у детектора проводки в стене может и не быть. В этом случае при обнаружение проводов загораются специальные индикаторы и/или передается звуковой сигнал. Однако наличие дисплея делает прибор более функциональным. Там отображается вся нужная информация (глубина, тип металла, остаток заряда аккумулятора и т.п). Как правило, дисплей у детекторов проводки монохромный: использовать более дорогие технологии нет нужды.

Автокалибровка

Крайне полезная опция, особенно для ультразвуковых детекторов скрытой проводки. Дело в том, что на точность работы таких устройств серьезно влияют материал стен и наличие инородных помех. Поэтому перед поиском конкретного материала (дерева, цветных металлов) прибор сам себя настраивает: излучает сигнал, затем его принимает, фиксирует изменения его диапазона и интерпретирует, какие волны относятся к стене, а какие, например, к дереву. На время калибровки детектор проводки нужно приложить к тому участку стены, внутри которого искомый материал точно есть.

Противоударный корпус

Строительство и ремонт — процессы довольно непредсказуемые. Инструмент может выскользнуть из рук, упасть с большой высоты на бетонный пол и т.д. Наличие противоударного корпуса продлит срок службы детектора проводки.

Функция ZOOM

Она повышает точность отображения скрытой проводки. Послезна, если приходится иметь дело с маленькими проводами или сплетениями, а также при глубоком залегании электропроводки.

Автоматическое отключение

Детектор скрытой проводки может работать на стандартных батарейках АА, батарейке «‎Крона»‎ или от перезаряжаемого аккумулятора. В среднем время непрерывной работы составляет около 5 часов. Автоотключение детектора проводки позволит сохранить заряд данного устройства.
Купить детектор скрытой проводки можно на shop.by.
